Samostoječi mostni žerjav

Samostoječi mostni žerjav





Struktura prostostoječega mostnega žerjava je v glavnem sestavljena iz glavnega nosilca, nosilca, mehanizma za vožnjo vozička, mehanizma za vožnjo vozička in vozička. Je lahek in težak žerjav, ki teče po tirnicah. Delovni sistem je primeren za A3-A7, temperatura delovnega okolja pa je -25 stopinj. V območju -40 stopinj je dvižna zmogljivost 2t-550t in primeren je za razpone 7.5-33.5 metrov. Krmilne oblike električne opreme vključujejo brezžično, žično zemeljsko krmiljenje in krmiljenje nadzorne sobe.



Ta stroj je sestavljen iz petih delov: mostnega okvirja v obliki škatle, mehanizma za vožnjo vozička, vozička, zajemalne žlice in električne opreme. Vsi mehanizmi se upravljajo v nadzorni sobi.



Ta izdelek je žerjav za splošne namene, ki se večinoma uporablja v splošni proizvodnji strojev, kemični industriji premogovnikov in na drugih mestih za prenašanje, nakladanje in razkladanje materialov.



Primeren je za skladišča in delavnice metalurških, cementnih, kemičnih in drugih podjetij za ravnanje z rudo, apnencem, mineralnim prahom, koksom, premogovim peskom in drugimi ohlapnimi delci v zaprtih prostorih ali na prostem ter med fiksnimi razponi.



Prostostoječega mostnega žerjava ni enostavno delati v vnetljivih, eksplozivnih medijih ali na mestih z visoko vlažnostjo in jedkimi plini. Prav tako ni primeren za dviganje staljene kovine, strupenih in vnetljivih materialov.



Pobiralna naprava je grabljiva žlica s štirimi vrvmi in dvema bobnoma, ki je enostavne strukture in zanesljiva pri delovanju. Grabež lahko odprete in zaprete na poljubni višini, pri prijemu delcev materiala, večjih od 200 mm, pa je treba uporabiti zobati grabež.



Zajemalne žlice so bolj primerne za razsuti material v naravnem akumulacijskem stanju. Pri prijemu podvodnih materialov ali specialnih materialov je potrebno to navesti ob naročilu. Pri uporabi na prostem je potrebna vodotesna oprema.



Dvižna teža (t)		5/5			10/10		16/16
Razpon(m) po meri		10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5
maks. Višina dviga (m)		20/22			22		22
Hitrost dvigovanja (m/min)		40.1/15.6			40/10.4		41.8/13
Hitrost potovanja rakovice (m/min)		44.6			45.6		43.2
Potovalna hitrost vozička (m/min)		93.7		86.4	76	89	75.3
Zgrabi (prilagojeno)	Model	113	109	110	105	106	101	102
	Vrsta	Svetloba	Srednje		Težko		Super težka
	Prostornina (m3)	2.5	1.5		1		0.75
	Gostota (t/m3)	Manjše ali enako 1	＞1-1.7		＞1.7-2.5		＞2.5-3.3
	Lastna teža (kg)	2633	2549	2615	2506	2568	2479	2546
	Glavna velikost (mm) Ba	1634	1444		1238		1160
	Glavna velikost (mm) Bb	2425	2175		2025		1875
	Glavna velikost (mm) Bc	3120	2740	2900	2530	2690	2340	2500
	Glavna velikost (mm) Hp	3315	2935	3015	2835	2915	2735	2815
	Glavna velikost (mm) Hb	-3615	-3385	-3605	-3255	-3475	-3125	-3345
Delavski razred		A5-A8
Električni tok		Trifazni AC 380V 50Hz

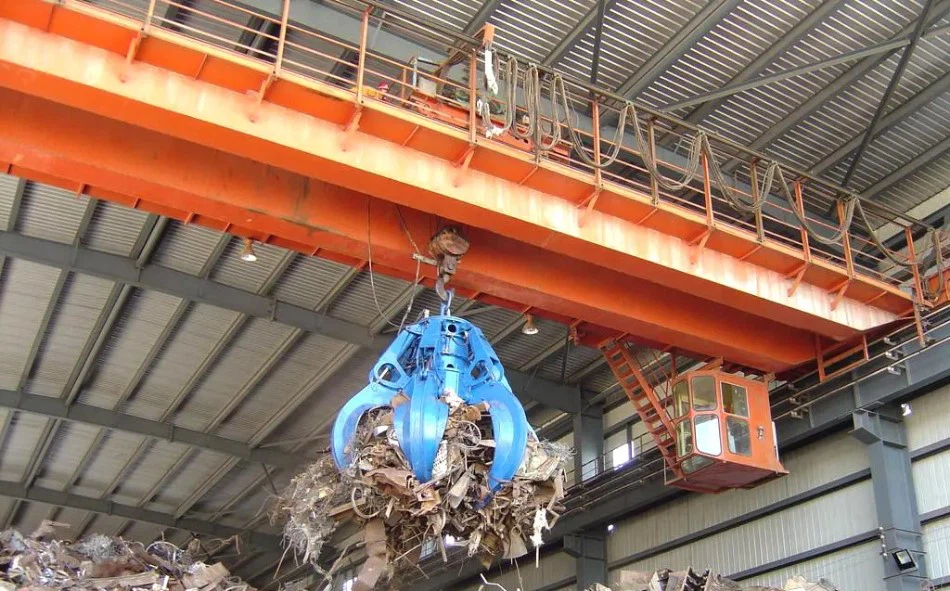

Žerjav z več loputami



Na začetku dela se grabež z nosilno jekleno vrvjo dvigne v pravilen položaj, nato pa se odpiralna in zapiralna vrv spusti. V tem času lastna teža spodnjega nosilca prisili, da se žlica odpre v središču glavne osi spodnjega nosilca. Ko udarni bloki trčijo, se vedro odpre do največje meje.



Ko se žlica odpre, se sredinska razdalja med jermenico zgornjega nosilca in jermenico spodnjega nosilca poveča, nato pa se podporna žična vrv spusti in odprto grabno žlico spusti na ohlapno kopičenje, ki ga je treba zgrabiti, nato pa odprtina in zapiralna žična vrv je navita, jermenica zgornjega nosilca pa se Sredinska razdalja od jermenice spodnjega nosilca vrne v prvotni položaj, s čimer se zaključi postopek grabljenja materiala.


Zaprto vedro je bilo napolnjeno z materiali, na koncu pa se dvigne žična vrv za odpiranje in zapiranje, dvigne se tudi celotno grabno žlico in se z vožnjo premakne na zahtevano razkladalno mesto, zgrabljeni material pa se raztovori z odpiranjem vedra.





Prosto stoječi mostni žerjav, neprepustni grabež



Grabež proti puščanju je učinkovito orodje za nakladanje in razkladanje oljne ogrščice, soje, glinice, prahu fosfatne kamnine, prahu titanove rude, kemičnih gnojil in drugih majhnih delcev z veliko fluidnostjo pod žerjavom. Gre za posebno obliko dvokrilnega grabeža.


Načelo vratnega neprepustnega prijemala: dva cvetna lista vedra, en velik in en majhen, privarita jekleni plošči na notranji strani navpičnega roba velikega cvetnega lista vedra in na zunanji strani majhnega cvetnega lista vedra. Ko je prijemalka zaprta, rezalni rob majhne lopute žlice vstavite v veliko loputo žlice, tako da se rezalni robovi velike in majhne lopute žlice prekrivajo, jeklene plošče na plošči rezalnega roba pa se križajo in prekrivajo ter material, nabran na spodnjem rezalnem robu lopute velikega vedra, zatesni spodnji rezalni rob in navpične rezalne robove. Materiali, nabrani na navzkrižno prekrivajočih se jeklenih ploščah, zaprejo navpični rezalni rob, material pa bo blokiral material z uporabo kot mirovanja materiala za preprečitev puščanja.





Opaziti:


Voziček je mehanizem za dvigovanje predmetov z žerjavom in je v glavnem sestavljen iz okvirja vozička, tekalnega mehanizma in dvižnega mehanizma.


Obdelava okvirja vozička je ključna za izdelavo vozička. Njegova kakovost neposredno vpliva na delovanje vozička in natančnost namestitve dvižnega mehanizma. Priključna površina med končnim nosilcem vozička in glavnim nosilcem je obdelana s kombiniranim strojnim rezkanjem, nastavitvena plošča kotne ležajne škatle vozička pa je skobljana. Nastavitev, površina vsakega ležišča ležaja je obdelana z rezkanjem, voziček je sestavljen, varjenje pa se izvaja na ploščadi z uporabo vpenjal za zagotavljanje geometrijskih dimenzij in nadzor varilne deformacije
